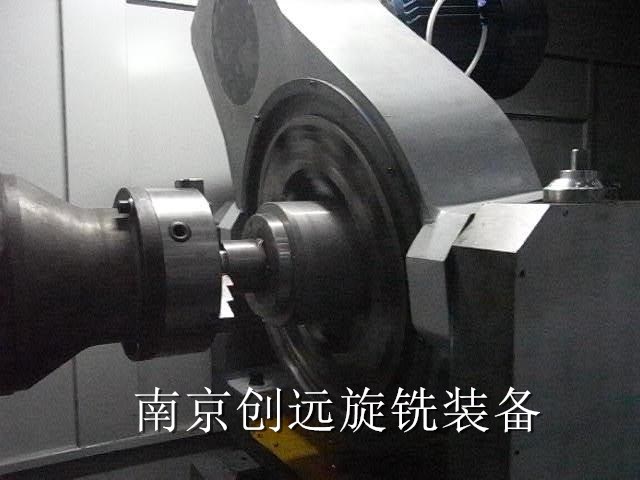

南京創遠螺紋成型銑削解決方案——旋風銑

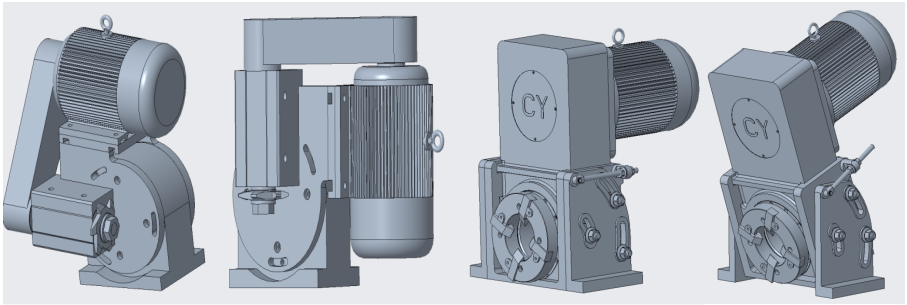

南京創遠旋銑裝備制造有限公司生產的CY系列多功能旋風銑頭,數倍提高車床工作效率、加工質量的新型、高效、節能產品。本產品在不改變車床結構、性能和用途的基礎上,高速銑削加工各種公制、英制、模數、徑節制外螺紋和內螺紋,是各類機械加工企業的優先產品。利用本旋風銑頭在臥式車床上銑削各種螺紋,打破了傳統的車削工藝,是一種高效、高質量的加工方法。加工各種螺桿、絲桿、蝸桿、螺母時,可一次成品,數倍提高工作效率,并獲得比車削質量更高的表面質量。安裝使用旋風銑頭,不改變車床結構、性能和用途,只需卸下車床刀架,安裝上旋風銑頭即可。我公司同時提供各類非標旋風銑頭設計制造,并提供整套機床的旋風銑削改造方案。
CYW/N旋風銑特點:
1. 每種規格型號的旋銑頭都可配備為內外螺紋一體機;根據客戶的工件設計和配備適合的刀具形式。
2. 旋風銑削器電機與主軸之間采用同步齒形帶傳動,傳動平穩,無滑差,速比更恒定。
3. 旋風銑削器主軸加工是在加工中心一次裝夾完成加工:
主軸的端面跳動和軸向竄動控制在5μm;每件都通過三坐標測量機檢測合格再裝配。
4. 旋風銑削器刀盤加工是在加工中心一次裝夾完成加工:
刀盤端面跳動和徑向跳動控制在2μm;每件都通過三坐標測量機檢測合格再入庫。
5. 旋風銑刀和旋風銑可轉位機夾刀片突破了國內旋風銑無法多刀成型加工的瓶頸。
CYW系列外旋銑削器特點:
1、銑頭采用整體鑄造箱體雙支撐結構,動平衡穩定性更好;
2、銑頭采用同步帶傳動平穩,消除三角帶打滑崩刀現象;
3、銑頭螺旋升角調節采用渦輪蝸桿副精密調整機構;
4、銑頭刀盤刀具機夾式刀具和焊接式刀具均可通用;
5、銑頭刀軸可調90°可高效加工左右旋大導程、大直徑螺紋和花鍵軸;
CYN系列內旋銑削器特點:
1、銑頭采用整體鑄造箱體雙支撐結構,動平衡穩定性更好;
2、銑頭采用內置同步帶輪,傳動平穩,消除皮帶外置及三角帶打滑崩刀現象;
3、銑頭傳動端蓋采用迷宮式壓緊機構,密封更好;
4、銑頭刀盤刀具機夾式刀具和焊接式刀具均可通用;
5、銑頭電機后置,主軸喇叭口設計,結構緊湊,加工螺紋范圍更廣;
