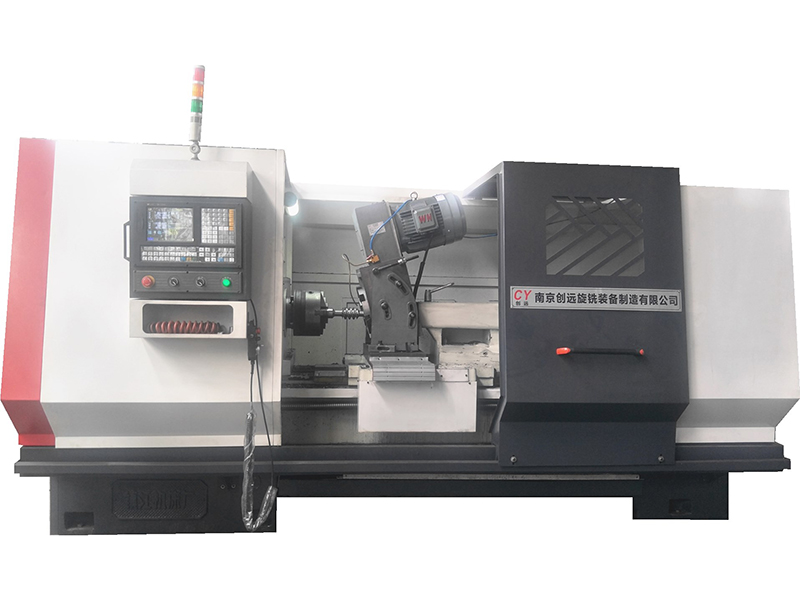

減速機蝸桿旋風銑床（內旋銑25°）
發表時間：2021-08-19 閱讀次數：2376
說明：CYN50/63系列數控蝸桿旋風銑床是針對減速機行業單多頭蝸桿高效加工而開發的專用數控機床，機床銑頭采用大通孔及大螺旋升角設計，既兼顧了多頭蝸桿的加工，又能滿足大直徑蝸桿的加工；機床銑削頭可調25°螺旋升角，采用內旋風銑高效削4頭以內減速機軸及孔輸入蝸桿不干涉，且蝸桿齒形不跟切不頂切，可配置機夾可轉位刀片高效成型銑削；機床采用整體床身床硬軌、機床為CNC控制，數控系統4軸3聯動。床身X/Z軸，回轉軸進給采用伺服驅動，帶C軸功能（可任意定點，分度，自鎖）。銑刀軸B軸可在面板程式控制，機床整體全防護結構，配自動潤滑系統，水冷風冷系統裝置。
機床參數：
|
|
項目 |
單位 |
CYN50-CNC |
CYN63-CNC |
|
加工 范圍 |
床身回轉直徑 |
㎜ |
500 |
630 |
|
頂尖距 |
mm |
1000 |
1000 |
|
|
蝸桿模數 |
|
5 |
10 |
|
|
C軸 |
工件夾緊形式 |
|
卡盤/彈簧夾頭（手動、氣動液壓可選） |
|
|
C 軸轉速范圍 |
rpm |
0～35 |
0～35 |
|
|
最小設定單位 |
度 |
0.001 |
0.001 |
|
|
X/Z軸 |
X 軸/Z軸行程 |
㎜ |
150/750 |
200/750 |
|
X 軸/Z軸快移速度 |
m/min |
6/8 |
6/8 |
|
|
最小設定單位 |
㎜ |
0.001 |
0.001 |
|
|
旋風銑銑刀軸B |
銑刀軸轉速范圍 |
rpm |
800～1500 |
500-1000 |
|
銑頭電機功率 |
KW |
4.0 |
5.5 |
|
|
螺旋升角 |
|
25° |
25° |
|
|
系統 |
數控系統 |
|
華興/科源/廣數/西門子3軸系統 |
|
|
精 度 |
表面粗糙度 |
um |
Ra1.6 |
|

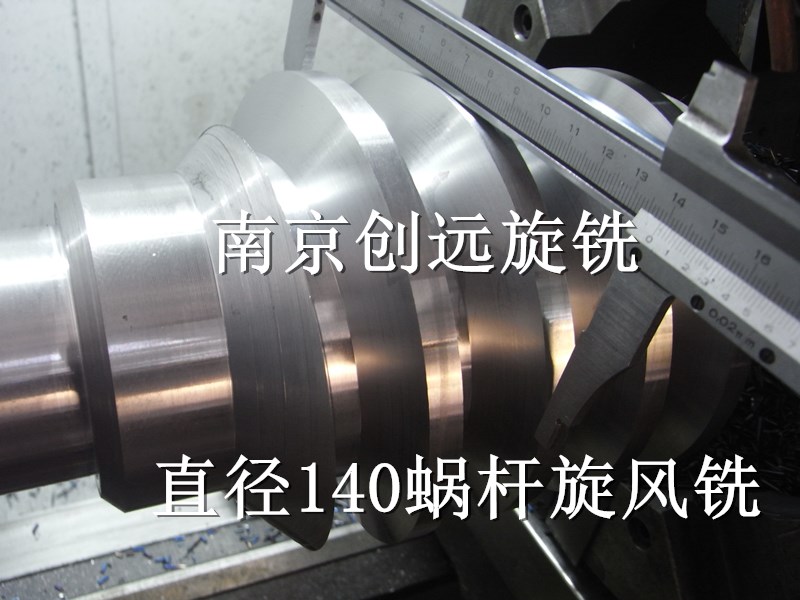

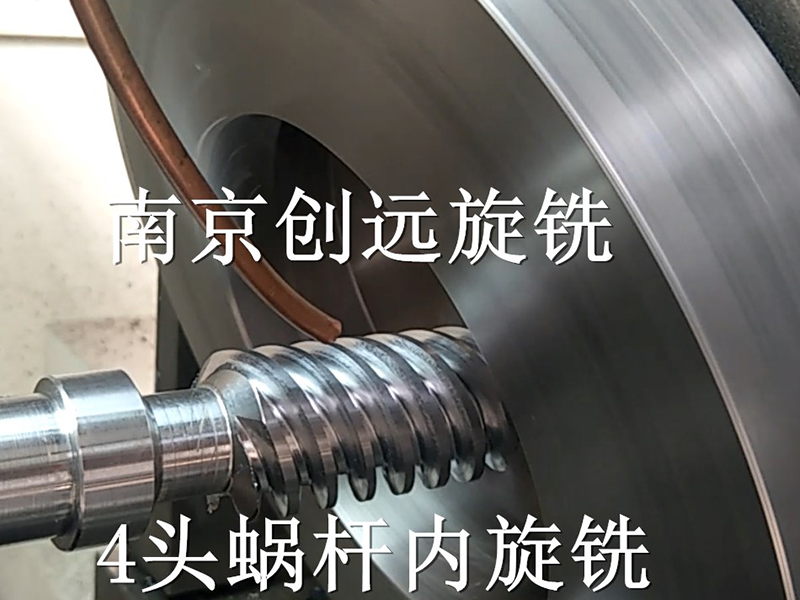

案例產品：
