說明:

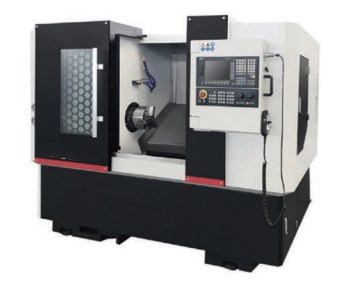

CY-124CNC數控精密蝸桿旋風銑床專門針對小模數蝸桿精密高效加工而開發的一款專用機床,機床采用45°斜床身、整體全防護結構,主軸頭架采用伺服電機直連獨立精密蝸輪副機構,帶C軸功能,X/Z向采用直線導軌和滾珠絲杠,伺服驅動;機床為采用外旋風銑削CNC控制、數控系統4軸3聯動完成蝸桿加工。機床采用了獨立導軌液壓跟刀機構,采用精密C型硬質合金跟刀套,可加工各類電機軸微型精密蝸桿,應用座椅調節蝸桿,雨刮器蝸桿,搖窗機蝸桿等。機床采用進口刀具可加工蝸桿精度達5-6級精度;
技術參數:
|
項目 |
單位 |
CY-124CNC |
||
加工范圍 |
銑刀最小加工直徑 |
㎜ |
Φ 5 |
||
銑刀最大加工直徑 |
㎜ |
Φ20 |
|||
加工蝸桿模數范圍 |
|
1.5 | |||
最大工件長度(頂尖距) |
㎜ |
300 |
|||
最大銑削螺旋角度 |
|
左45°~右20 |
|||
工件夾緊形式 |
|
油壓彈性夾頭 |
|||
主軸夾持范圍 |
㎜ |
彈簧夾頭 ¢3~¢15 |
|||
主軸 |
獨立蝸輪副精密主軸 |
|
伺服軸直連 |
||
進給軸 |
X 軸/Z軸行程 |
㎜ |
100/300 |
||
X 軸/Z軸快移速度 |
m/min |
6/8 |
|||
C 軸轉速范圍 |
rpm |
0~50 |
|||
銑刀軸 |
銑刀軸轉速范圍 |
rpm |
800~2500 |
||
銑刀軸裝刀直徑/刀盤直徑 |
mm |
Φ22/Φ63(Φ80) |
|||
電機
|
銑刀主軸電機功率 |
kW |
標準: AC變頻1.1 |
||
X 軸電機:功率/扭矩 |
kW/N·m |
AC1.6/7.7 |
|||
Z 軸電機:功率/扭矩 |
kW/N·m |
AC1.6/7.7 |
|||
C 軸電機:功率/扭矩 |
kW/N·m |
AC1.6/7.7 |
|||
刀 具 |
刀具形式 |
|
硬質合金盤銑刀 |
||
尾座 |
|
|
獨立導軌液壓尾座(C型套) |
||
系 統 |
數控系統 |
|
廣數/西門子 3軸系統 |
||
工作精度 |
表面粗糙度 |
um |
Ra0.5-0.8 |
||
蝸桿精度 |
|
國標6-7級 |

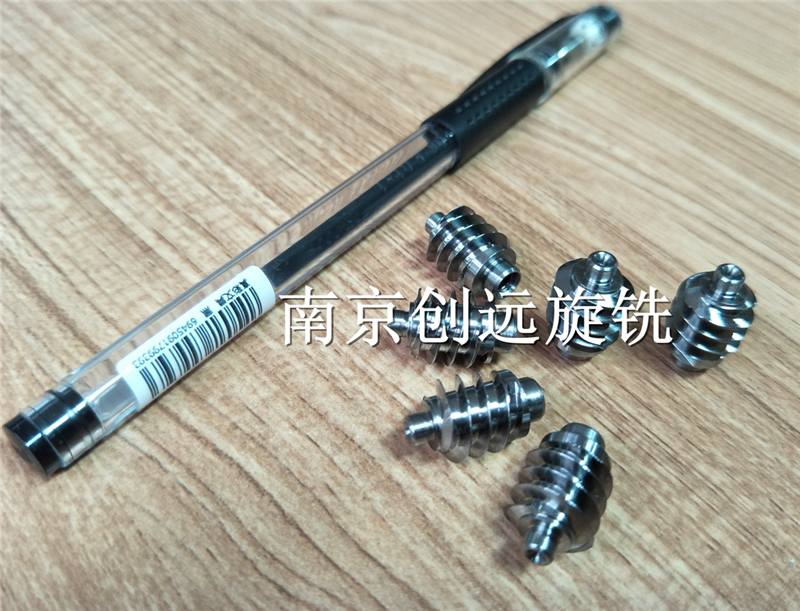

座椅調節蝸桿

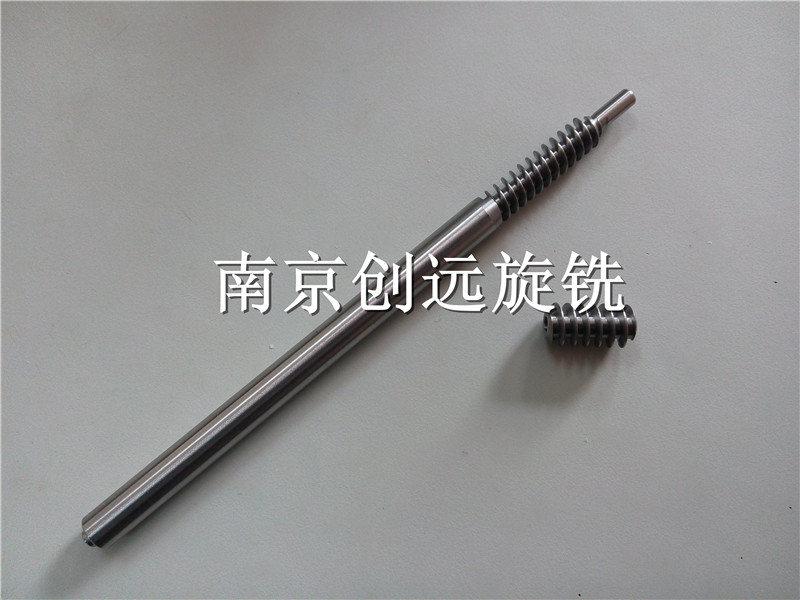

雨刮器電機軸蝸桿 搖窗機蝸桿
