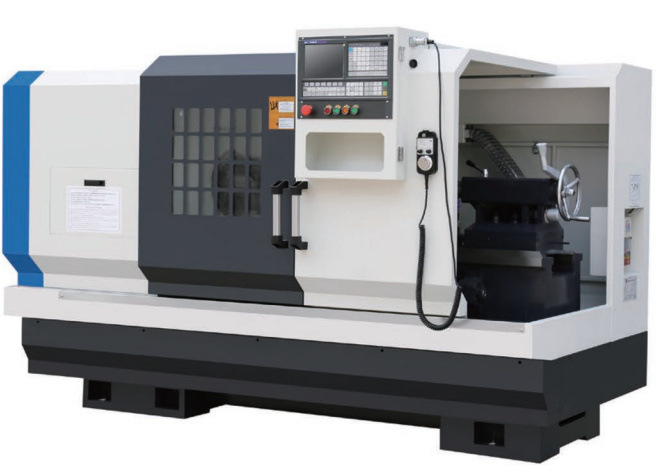

減速機蝸桿外旋風銑床
發表時間：2021-08-19 閱讀次數：2751

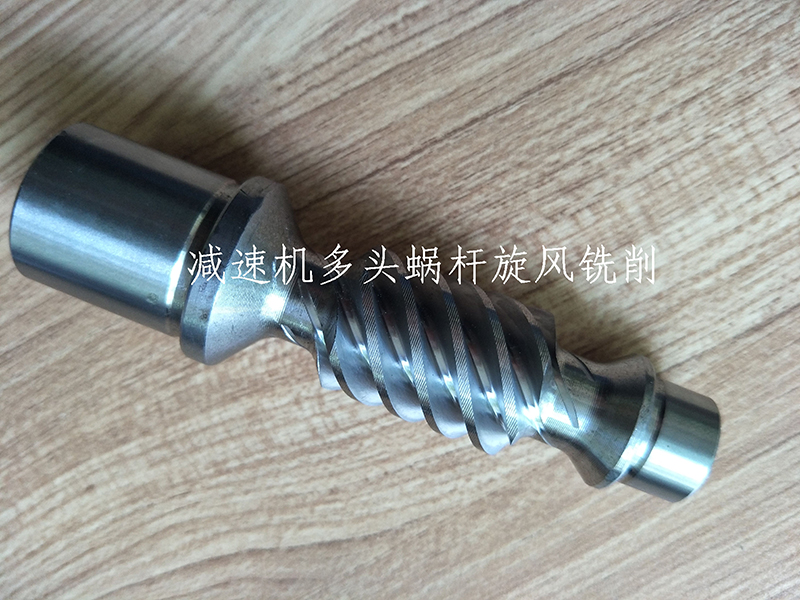

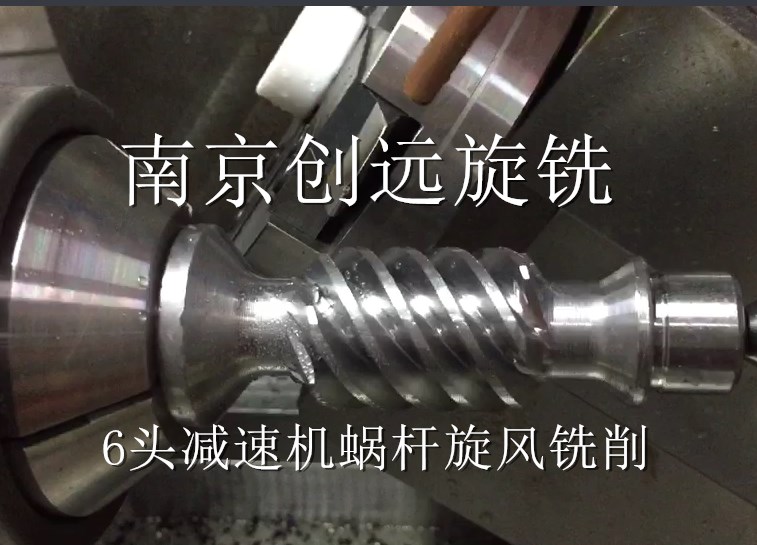

概述：CYW系列數控旋風銑床是針對減速機行業孔輸入軸輸入多頭蝸桿（3-6頭）、螺桿加工而開發的專用高效數控機床。機床采用外旋風銑內包絡高速成型銑削外螺紋；專用外銑削頭可加工任意頭數蝸桿；
特點：
●1、機床 系統實現X、Z、C軸銑刀軸B軸4軸3聯動控制;
●2、機床主軸伺服電機經高精密伺服減速器，實現了主軸的精確定位與強力分度切削；
●3、刀具主軸轉速變頻可任意調整，使加工不同直徑、材質得工件可選擇最佳的刀具切削速度；
●4、機床配可機夾刀具，機夾刀片高效銑內包絡削蝸桿；
●5、蝸桿兩端鋒利邊刺可3軸聯動自動去除；
配置：
1、機床采用整體鑄造硬軌床身，導軌經超音頻淬火磨削，導軌貼塑；
2、機床配自動潤滑系統保證機床各點位潤滑；
3、機床配風冷系統空氣冷卻；
4、機床配4軸3聯動數控系統；
5、機床采用專用外包絡旋風銑頭，主軸轉速變頻無極調速；
6、機床配手搖式電子手輪；
7、機床配三色報警燈，工作照明燈；
8、機床整體鈑金全封閉防護。
9、機床配防震墊鐵，及隨機工具1套；
10、機夾刀具：機夾式刀盤1件，機夾刀片按需配置
機床參數：
|
|
項目 |
單位 |
CYW60-CNC |
CYW120-CNC |
|
|
加工 范圍 |
加工蝸桿外徑 |
㎜ |
60 |
120 |
|
|
頂尖距 |
mm |
1000 |
1000 |
||
|
蝸桿模數 |
|
5 |
8 |
||
|
C軸 |
工件夾緊形式 |
|
卡盤(延長桿夾頭）/彈簧夾頭液壓 |
||
|
C 軸轉速范圍 |
rpm |
0～35 |
|||
|
最小設定單位 |
度 |
0.001 |
|||
|
X/Z軸 |
X 軸/Z軸行程 |
㎜ |
100/750 |
150/750 |
|
|
X 軸/Z軸快移速度 |
m/min |
6/8 |
|||
|
最小設定單位 |
㎜ |
0.001 |
|||
|
旋風銑銑刀軸B |
銑刀軸轉速范圍 |
rpm |
800～1500 |
||
|
銑頭電機功率 |
KW |
3.0 |
4.0 |
||
|
螺旋升角 |
|
左旋 -30-右旋45 |
|||
|
系統 |
數控系統 |
|
華興/科源/廣數/西門子3軸系統 |
||
|
精 度 |
表面粗糙度 |
um |
Ra1.6 |
||
一、機床參數
