Product
發表時間:2021-08-20 閱讀次數:3031
CYW/N旋風銑特點:
1. 每種規格型號的旋銑頭都可配備為內外螺紋一體機;根據客戶的工件設計和配備適合的刀具形式。
2. 旋風銑削器電機與主軸之間采用同步齒形帶傳動,傳動平穩,無滑差,速比更恒定。
3. 旋風銑削器主軸加工是在加工中心一次裝夾完成加工:
主軸的端面跳動和軸向竄動控制在5μm;每件都通過三坐標測量機檢測合格再裝配。
4. 旋風銑削器刀盤加工是在加工中心一次裝夾完成加工:
刀盤端面跳動和徑向跳動控制在2μm;每件都通過三坐標測量機檢測合格再入庫。
5. 旋風銑刀和旋風銑可轉位機夾刀片突破了國內旋風銑無法多刀成型加工的瓶頸。

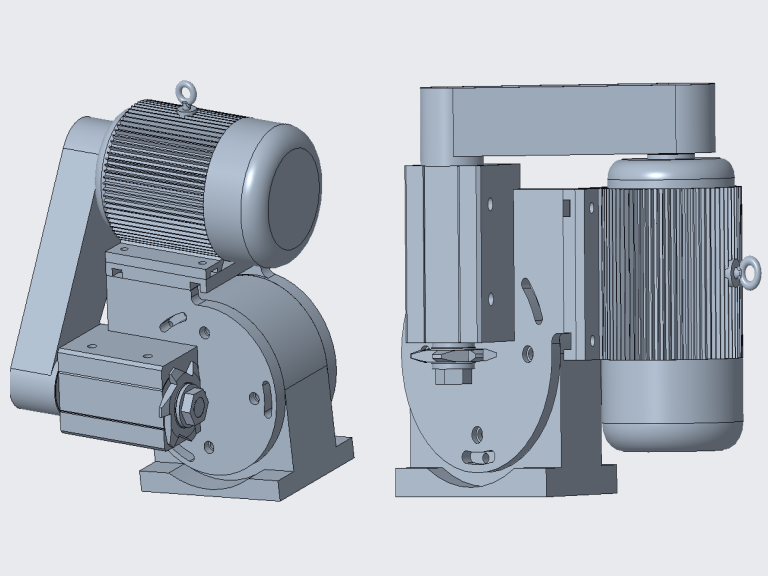

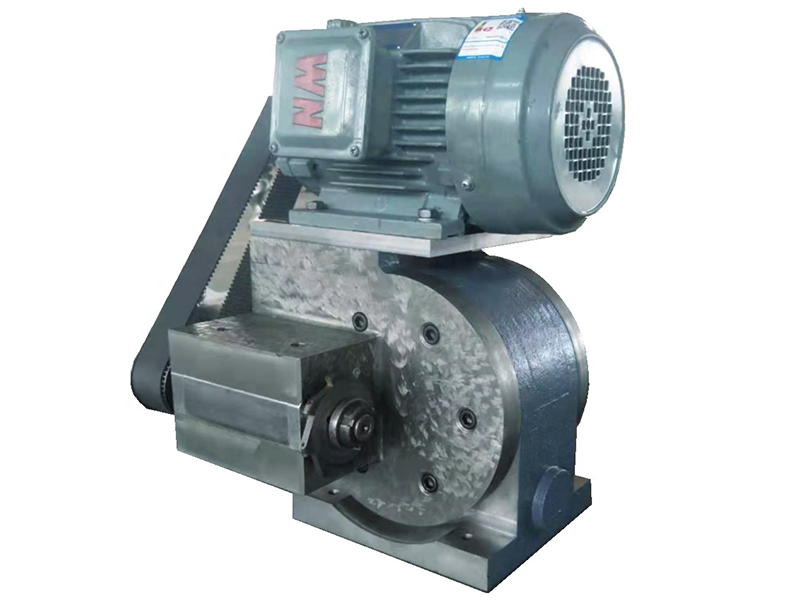

CYW系列外旋銑削器特點:
1、銑頭采用整體鑄造箱體雙支撐結構,動平衡穩定性更好;
2、銑頭采用同步帶傳動平穩,消除三角帶打滑崩刀現象;
3、銑頭螺旋升角調節采用渦輪蝸桿副精密調整機構;
4、銑頭刀盤刀具機夾式刀具和焊接式刀具均可通用;
5、銑頭刀軸可調90°可高效加工左右旋大導程、大直徑螺紋和花鍵軸
規格參數:
型號 |
刀軸直徑 (mm) |
安裝中心高 (mm) |
電機功率 (KW) |
螺旋升角 |
配車床 |
CYW-27 |
27 |
108 |
2.2/3.0(P4) |
左20°-右90° |
6140以上 |
CYW-32 |
32 |
150 |
3.0/4.0(P4) |
左20°-右90° |
6150以上 |
