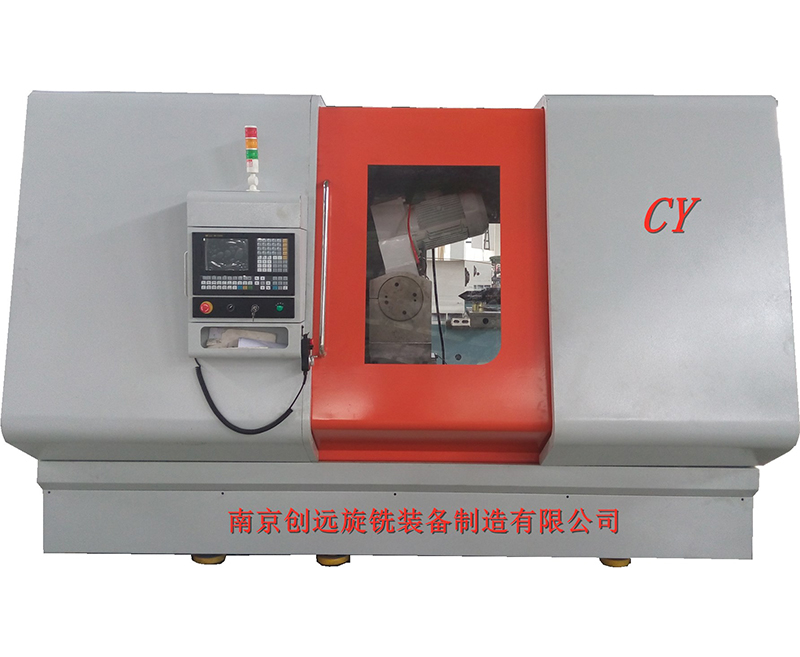

大模數減速機蝸桿旋風銑床
概述:

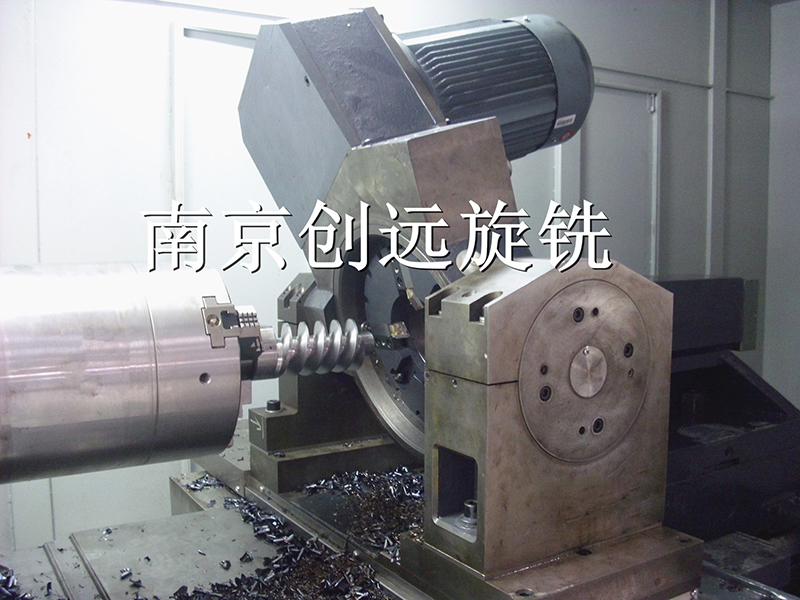

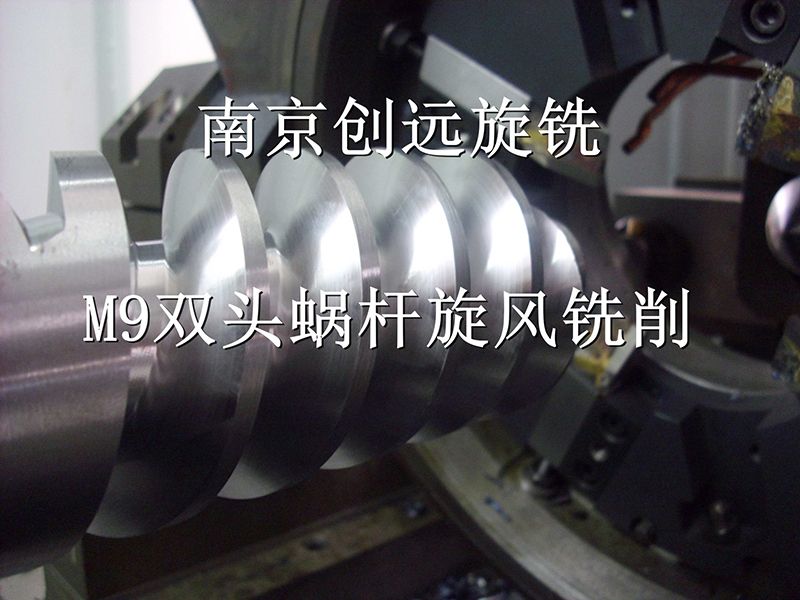

CY80-13/B/CY120-13/B數控蝸桿旋風銑床是針對減速機行業圓柱蝸桿傳動單多頭蝸桿加工而開發的專用高效CNC數控機床。機床采用內包絡高速旋風銑削,加工效率較傳統車削提高5-20倍,較外切式螺紋銑提高3-10倍,

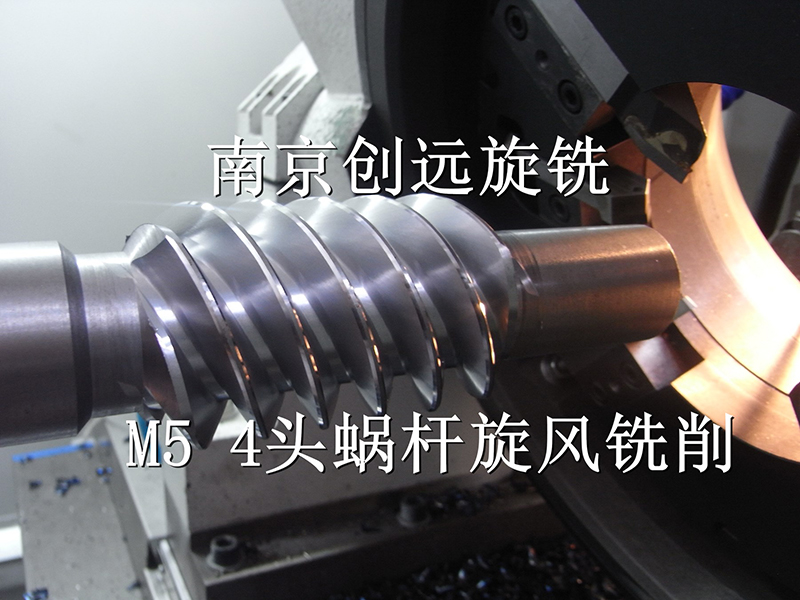

且加工精度提高2級。即使大模數蝸桿表面粗糙度也可達Ra0.8-1.0 um;機床旋銑單元螺旋升角可調45°,可以完成任意頭數的蝸桿螺桿加工。解決了多頭(4-6頭)蝸桿無法內包絡旋風銑削的工藝瓶頸;

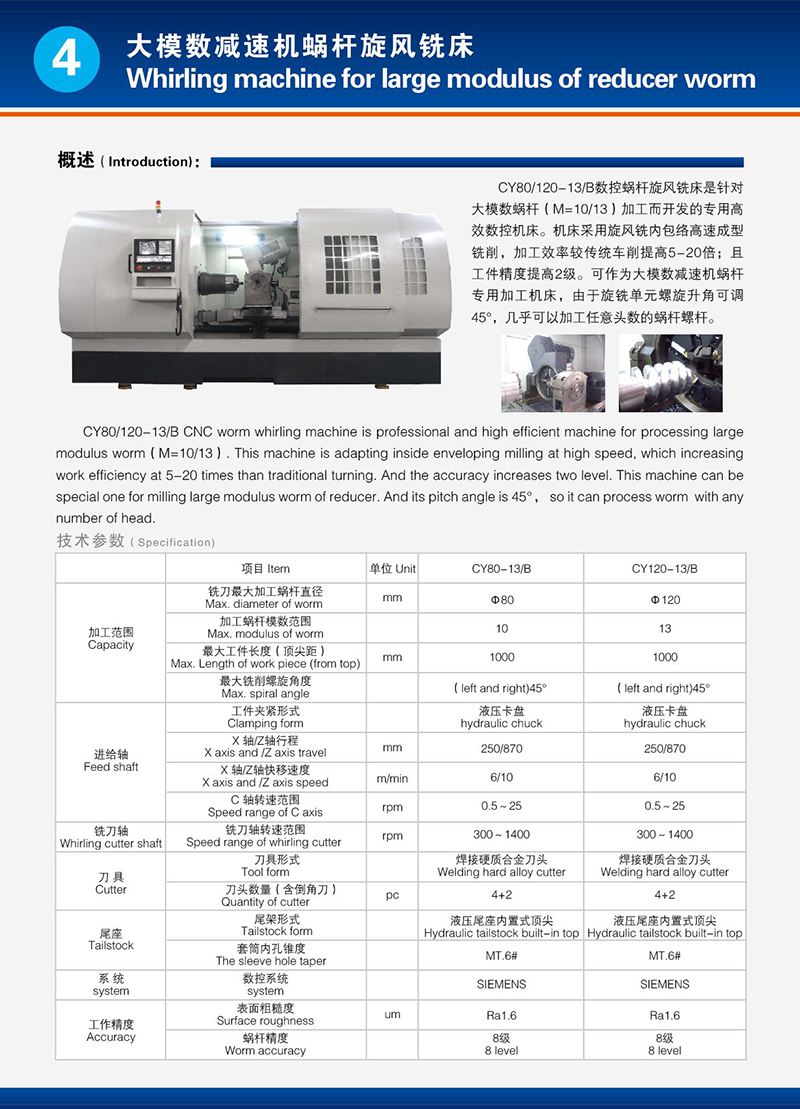

技術參數:
|
項目 |
單位 |
CY80-13/B |
CY120-13/B |
加工范圍 |
銑刀最大加工蝸桿直徑 |
㎜ |
Φ80 |
Φ120 |
加工蝸桿模數范圍 |
|
10 |
13 |
|
最大工件長度(頂尖距) |
㎜ |
750 |
750/1500 |
|
最大銑削螺旋角度 |
|
(左右旋)45° |
||
進給軸 |
工件夾緊形式 |
|
液壓卡盤 |
|
X 軸/Z軸行程 |
㎜ |
200/650(1350) |
||
X 軸/Z軸快移速度 |
m/min |
6/10 |
||
C 軸轉速范圍 |
rpm |
0~25 |
||
銑刀軸 |
銑刀軸轉速范圍 |
rpm |
300~1400無極變頻 |
|
銑頭電機功率 |
kw |
7.5/11 |
||
刀 具 |
刀具形式 |
|
焊接硬質合金刀頭 |
|
刀頭數量(含倒角刀) |
個 |
4+2 |
||
尾座 |
尾架形式 |
|
液壓尾座內置式頂尖 |
|
套筒內孔錐度 |
|
MT.6# |
||
系 統 |
數控系統 |
|
廣數/ SIEMENS |
|
工作精度 |
表面粗糙度 |
um |
Ra0.8-1.6 |
|
蝸桿精度 |
|
8級 |
