雙頭螺桿轉子高效內包絡旋風銑削技術
發表時間：2021-09-24 閱讀次數：1965
南京創遠旋銑裝備目前在螺桿泵轉子加工方面,對于兩頭或兩頭以上的螺桿,實現內旋風銑內包絡高效旋風銑削。
現在通行的加工方法普遍采用外包絡銑來實現加工,即用盤形銑刀加工,使工件與刀刃的回轉面以外切式接觸方式包絡加工出螺旋曲面. 單頭螺桿轉子已經可以使用內旋風包絡銑削的方法來加工,且技術運用成熟，由于內旋風銑頭擺角的限制和螺桿長度的影響,雙頭凸螺桿的加工還難以采用傳統的內旋風銑削方法來完成加工。 為了解決兩頭凸螺桿轉子內旋風銑削加工問題,南京創遠和沈陽工業大學合作研發，將傳統的內旋風銑削技術的切削平穩,效率高的優點與數控技術軌跡控制靈活的特點相結合,研發了內旋風數控包絡銑削凸型螺桿轉子這項新技術.此方法利用銑刀中心與工件的相對運動,通過刀具內圓環旋轉軌跡內切包絡出螺旋表面.內旋風包絡銑削是一種高效,經濟,實用的螺桿加工方法，不但刀刃回轉面與工件表面的接觸線較長,切削平穩,加工效率高,而且加工出的螺旋表面粗糙度值較低.這種加工技術是將內旋風式銑削的高效性和包絡法的高柔性結合一體的數控加工技術.
南京創遠旋銑裝備雙頭螺桿泵轉子內旋風銑床，經國內重慶、靖江客戶使用，效率較傳統加工工藝提高5倍效率，得到客戶高度認可。

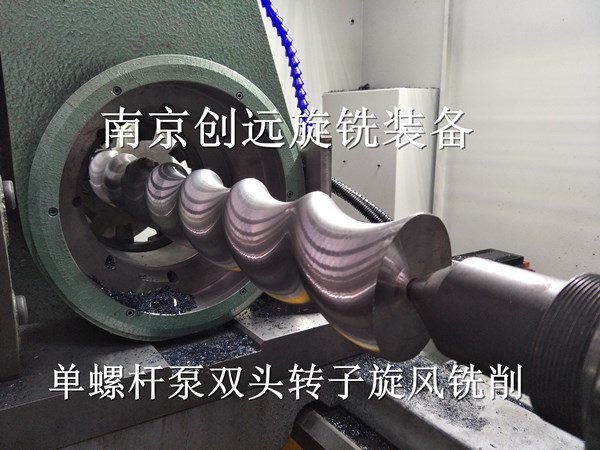

雙頭螺桿轉子高效內旋風銑削
