環面包絡蝸桿旋風銑床
發表時間：2021-09-17 閱讀次數：2036
一、概述：

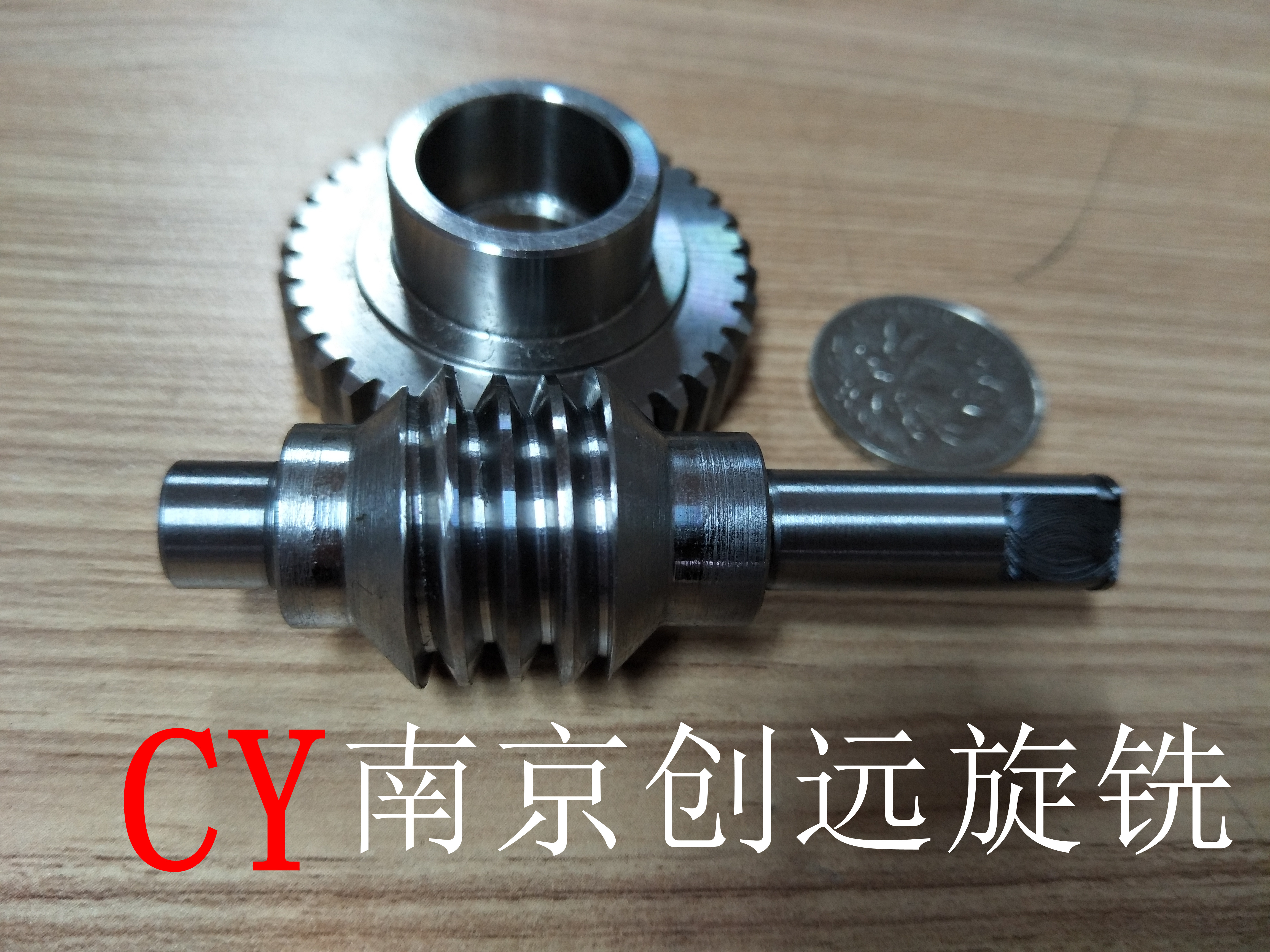

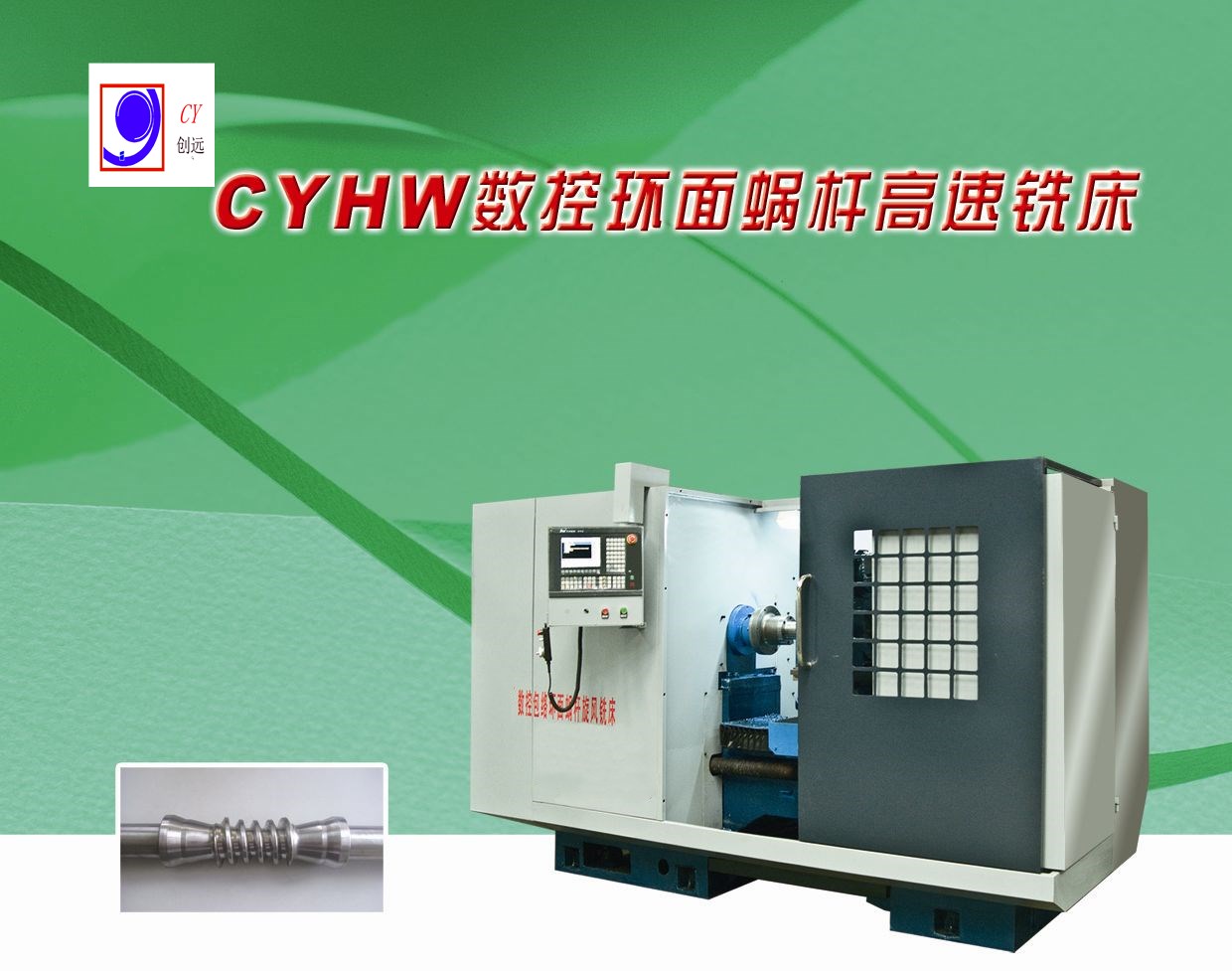

CYHW數控環面蝸桿高速銑床是針對環面蝸桿加工而開發的專用高效數控機床，機床采用外包絡旋風銑削技術結合數控回轉驅動技術，利用CNC控制可6軸3聯動完成環面蝸桿的蝸桿部分的高效成型加工，比傳統的宏程序數控車削點位加工效率提高5-10倍，并可完成齒頂修形及齒部倒坡等全部工藝要求，精度等級提高2級。
機床CNC軸聯動設置：（6軸3聯動）
夾持工件回轉伺服C軸、
數控伺服回轉臺A軸、
伺服橫向進給X軸；
機床通過伺服Y軸（可手動)調整蝸桿渦輪副的中心距，
伺服Z軸調整蝸桿縱向大拖板工件對中（可手動），
刀軸B軸可面板程式控制無極調速。

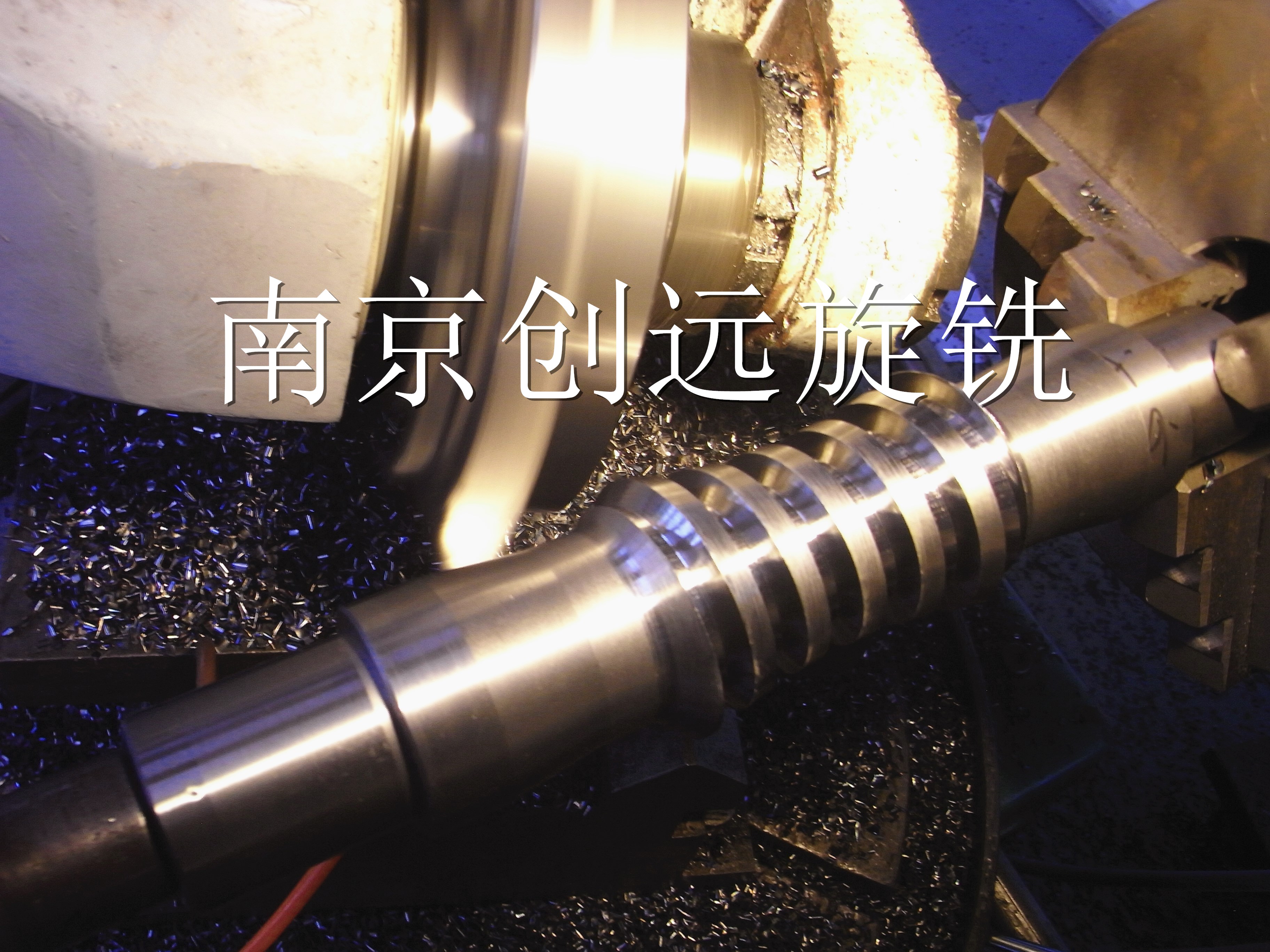

通過C/A/X軸聯動,圍繞環面蝸桿基圓的圓心成型高效旋風銑削。
銑刀軸可偏轉螺旋升角；
二、應用
機床廣泛應用于冶金、礦山、起重、化工、船舶、建筑、化工、工程機械、太陽能跟蹤系統等領域機械傳動中的環面蝸桿加工。
三、加工范圍
1、工件中心距：500mm（蝸輪蝸桿中心距）
2、工件長度：550mm
3、工件模數：8mm
4、最大工件直徑：100mm
四、機床主要規格及參數設置
|
|
項目 |
單位 |
CYHM-CNC500 |
|
加工范圍 |
銑刀最大加工直徑 |
㎜ |
Φ100 |
|
加工環面蝸桿模數范圍 |
㎜ |
8 |
|
|
加工環面蝸桿基圓中心距范圍 |
㎜ |
500 |
|
|
最大工件長度（頂尖距） |
㎜ |
550 |
|
|
工件夾持 |
工件夾緊形式 |
㎜ |
卡盤 |
|
主軸夾持范圍 |
㎜ |
100 |
|
|
進給軸 |
X 軸最大行程 |
㎜ |
500 |
|
X 軸快移速度 |
m/min |
5 |
|
|
X 軸/Z軸最小脈沖當量 |
mm |
0.001 |
|
|
Y 軸轉速范圍 |
rpm |
0—25 |
|
|
A軸回轉最高轉速 |
rpm |
11 |
|
|
A軸/Y軸最小設定單位 |
|
0.001° |
|
|
旋風銑單元 |
銑刀軸轉速范圍 |
rpm |
150～700 |
|
銑刀主軸電機功率 |
kW |
標準： AC變頻7.5 |
|
|
最大銑削螺旋角度 |
|
360° |
|
|
銑刀軸直徑 |
mm |
60 |
|
|
銑刀盤最大直徑 |
mm |
240 |
|
|
伺服電機
|
X 軸伺服電機：功率/扭矩 |
kW/N·m |
AC2.1/11 |
|
A 軸伺服電機：功率/扭矩 |
kW/N·m |
AC2.1/11 |
|
|
Y 軸伺服電機：功率/扭矩 |
kW/N·m |
AC1.5/7.7 |
|
|
刀 具 |
刀具形式 |
|
焊接或機夾合金盤銑刀 |
|
尾座 |
尾架形式 |
|
手動尾座（內置頂針） |
|
尾座莫氏錐度 |
|
莫氏5號 |
|
|
冷卻 |
風冷 |
|
|
|
系 統 |
數控系統 |
|
西門子 |
|
工作精度 |
最高表面粗糙度 |
um |
Ra1.6 |

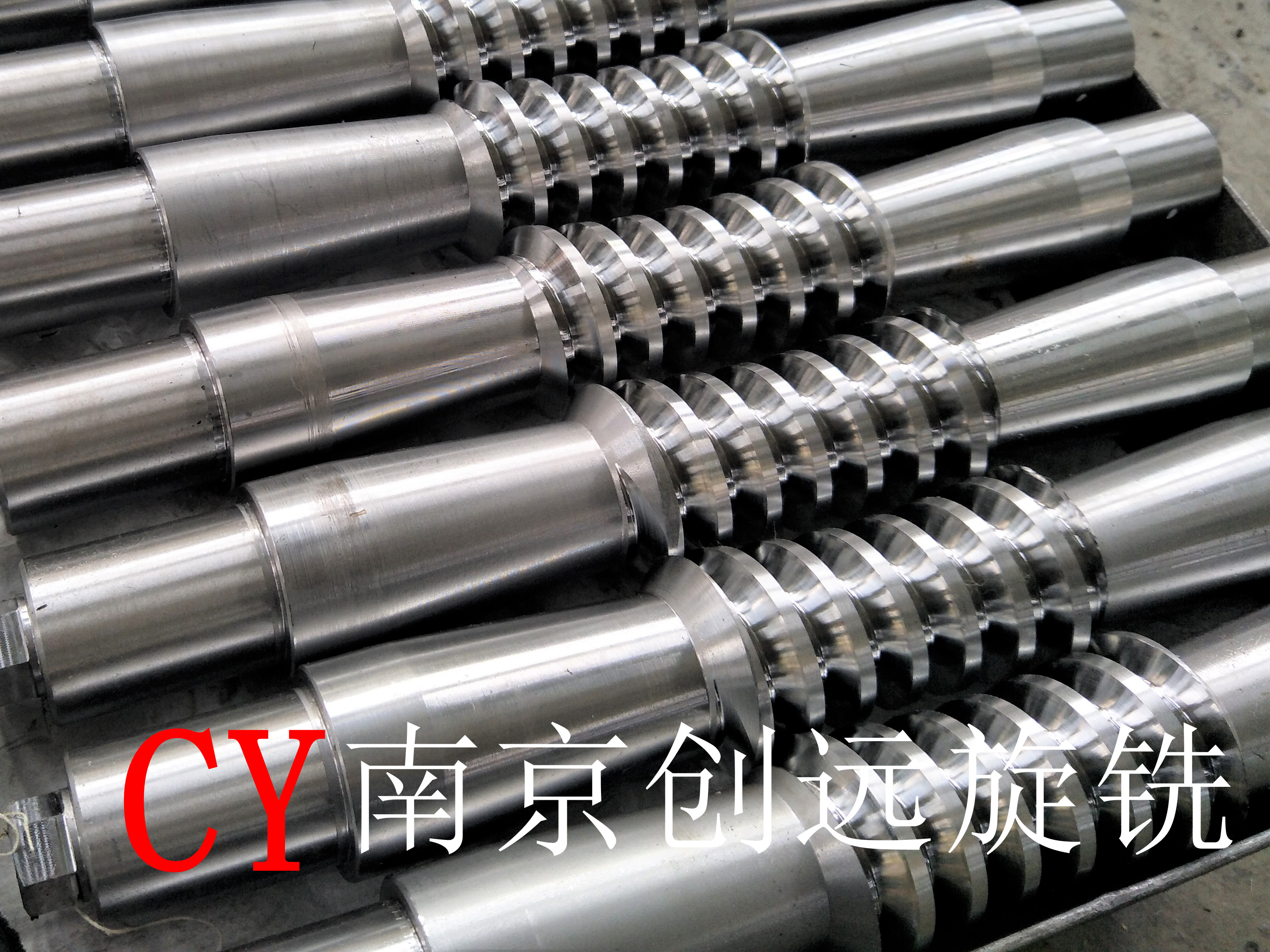

環面包絡蝸桿高速成型旋風銑
光伏追蹤回轉支承環面蝸桿旋風銑
小模數小中心距環面蝸桿旋風銑
